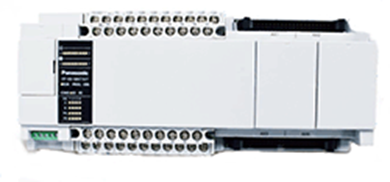

松下FP-XH運動控制一體機
基本特性：
松下FP-XH運動控制一體機
特點：
高速
最高0.04μs的指令處理速度 |
掃描周期※縮短(以40點機型對比以往產品) |
容量3檔可切換設置 |
運動型位置控制
插補控制插補控制包括2 軸直線插補、2 軸圓弧插補、3 軸直線插補、3 軸螺旋插補。 |
同步控制同步控制具有以下功能。這些功能按順序執行，各功能的運算結果變?yōu)閺恼据S的動作。 |
目標速度變更機能、移動量變更機能位置控制過程中，目標速度及移動量都可以變更?？梢愿鶕?jù)設備的狀態對應調整。 |
通用型位置控制
位置控制的種類 |
其他功能 |
擴展性
I/O點數最大452點(通過擴展FP0以及使用功能擴充插件可達到。) |
通信
通信端口 |
對應Modbus※ |
PLC鏈接(MEWNET) |
編程軟件
以更專業的功能軟件FPWIN GR7為基礎架構，后續將不斷豐富更多功能，面向各行業應用擴展更專業的命令內容。
(通用型Ver.2.5以上對應，運動型Ver.2.7以上對應)
位置控制設定通過位置控制數據※1及位置控制參數※2的設定，實現位置控制?！? 位置控制數據是指移動量、目標速度、加減速時間、運行模式等個別位置控制動作的信息?！? 位置控制參數是指JOG 運行及原點返回的運行條件、限位輸入邏輯、停止時的減速時間等。 |
同步參數設置根據用途選擇需要同步的軸及主動軸，并對選定的軸進行參數設定，實現同步控制。 |
凸輪曲線※3設置當選擇電子凸輪作為從動軸時，需要對其進行設定。 |
※3 凸輪曲線是指以主站軸旋轉1 圈為動作基準，主站軸的各相位(旋轉角度)下從站軸的位移量，在配置畫面中進行設定。 |
直接輸入/輸出功能通過直接輸入輸出功能能夠?qū)崿F(xiàn)不依賴掃描周期的高速應答處理。 |
安全強化增加字母數字32位密碼對應。安全性較之前得到了提高。 |
